铜螺母的埋植方式知多少？

铜螺母埋入塑胶件有模具成型预埋、热压、超声波压入、冷压及自攻牙这五种方式， 接下来我们为大家一一讲解。

1.注塑螺母

在注塑前把铜螺母放入模具内一体注塑成型。由于螺母和塑胶的收缩系数不同,容易产生残余应力:而且操作环境较恶劣,效率较低。

2.热压螺母

热熔工艺是加热铜螺母到一定温度,使塑料软化,然后压入,这种方式产生的内应力较小,而且螺母的扭拉力效果也很好。热熔埋植是最常见、最通常的埋入方式,一般使用热熔机或手工电烙铁来进行操作。

图1 热压埋植工艺

 注:关键控制参数1、热压头温度;2、预热时间;3、埋植时间。如下表格所示:

3.超声螺母

超声埋植是一种通过超声振动,使螺母与工件表面间的磨擦而使传处到接口的温度升高,当温度达到此塑件自身的软化温度时,将螺母埋植于胶件中,当震动停止,工件同时在一定的压力下冷却定形。

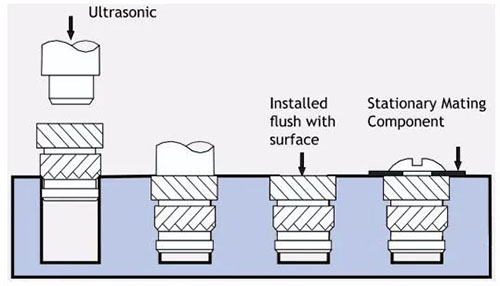

 图2 超声波埋植工艺

注:关键工艺参数:1.超声波频率: 20-80kHZ;2.振幅: 40-100μm;3.振动时间;

由于超声波埋植会瞬间释放能量,对螺母的冲击较大,在埋植过程,容易破坏螺母结构,特别是螺纹部分。建议MI. 6以下的螺母,最好不选用超声波埋植。

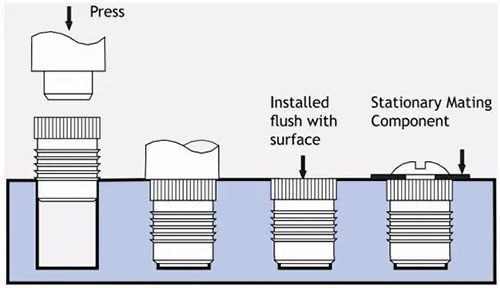

4.冷压

不对螺母进行加热,而是直接利用压力将螺母压入胶柱内。通过这种方式埋植的螺母抗扭力和拉力均较低,适合受力不大的场合。

5.自攻牙

使用扳手吧螺母拧入,相当于对塑件攻出一段螺牙。螺牙。

图4 自攻牙埋植工艺

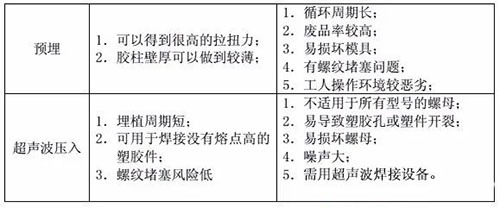

目前用的较多的埋植方式是热压、模内预埋与超声波压入,下表是三种方式的优缺点对比:
