弹簧如何在图纸中表示，一次给你讲清楚

弹簧的用途很广，属于常用件。它主要用于减震、夹紧、储存能量和测力等方面。弹簧的的结构形式很多，其中圆柱螺旋压缩弹簧较为常用。 今天，就给大家介绍一下圆柱螺旋压缩弹簧的画法和尺寸计算。

一、 弹簧的基本参数

1、弹簧丝直径d：制造弹簧的钢丝直径。

2、弹簧外径D2：弹簧的最大外径。

3、弹簧内径D1：弹簧的最小外径。

4、弹簧中径D：弹簧的平均直径。它们的计算公式为：D=(D2+D1)÷2=D1+d=D2-d

5、节距t：除支撑圈外，弹簧相邻两圈对应点在中径上的轴向距离成为节距，用t表示。

6、有效圈数n：弹簧能保持相同节距的圈数。

7、支撑圈数n2：为了使弹簧在工作时受力均匀，保证轴线垂直端面、制造 时， 常将弹簧两端并紧。并紧的圈数仅起支撑作用，称为支撑圈。一般有1.5d、2d、2.5d，常用的是2d。

8、总圈数n1: 有效圈数与支撑圈的和。即n1=n+n2.

9、自由高H0：弹簧在未受外力作用下的高度。由下式计算：H0=nt+(n2-0.5)d=nt+1.5d (n2=2时)

10、弹簧展开长度L：绕制弹簧时所需钢丝的长度。L≈n1 (ЛD2)2+n2 (压簧) L=ЛD2 n+钩部展开长度(拉簧)

11、螺旋方向：有左右旋之分，常用右旋，图纸没注明的一般用右旋。

12、弹簧旋绕比：中径D与钢丝直径d之比。

二、圆柱螺旋压缩弹簧的画法

1.圆柱螺旋压缩弹簧的要素

簧丝直径d；弹簧外径D；弹簧内径D1=D-2d；弹簧中径D2；节距t；有效圈数n；支承圈数n2；总圈数n1=n+n2自由高度H0=nt+(n2-0.5d)；旋向：右旋(或左旋)。

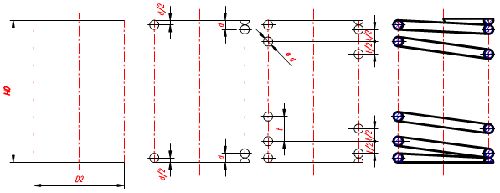

圆柱螺旋压缩弹簧的画法

注意：

(1) 圆柱螺旋压缩弹簧可以采用全剖(图a)和不剖(图b)画法。

(2) 有效圈数在四圈以上时，允许省略螺旋弹簧的中间部分不画，且省略后可适当缩短图形长度。

(3) 螺旋弹簧有左、右旋向之分，在图样上，螺旋弹簧均可画成右旋，但左旋弹簧不论画成左旋或右旋，均应注出旋向"左"字。

三、装配图中螺旋弹簧的规定画法

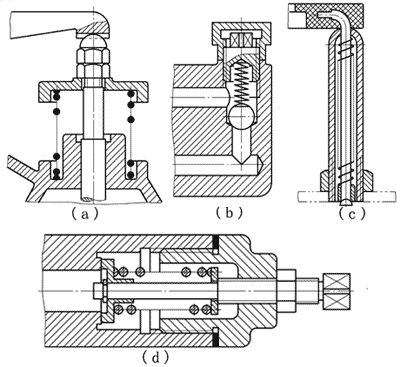

1. 装配图中螺旋弹簧被剖切时，若型材直径(或厚度)在图形上等于或小于2mm时，剖面可涂黑表示(图a);亦可按示意图的形式绘制(图b、c)。

2. 装配图中，弹簧中间各圈采用省略画法后，被弹簧挡住的结构一般不画(图d)。
