强在哪里？

上海材料工程大学高性能钢团队经过一年多的反复试验，与其他7位合作者合作，成功研制出世界上第一个被称为世界最强紧固件的19.8级超 。

通过材料和热处理工艺优化，16.8级和19.8级螺栓室温抗拉强度分别满足1600~1770MPa和1900~2070MPa。

剪切测试（依据GJB 3376-1998）结果表明，16.8级和19.8级螺栓剪切力分别达到97KN和115KN；

室温拉伸疲劳强度测试（依据GJB 3376-1998及GJB715.30A-2002，载荷比=0.1）结果表明，研制的紧固件满足疲劳寿命要求（平均疲劳寿命不低于65000次，单个疲劳寿命不低于45000次）；

耐延迟断裂性能试验（根据GJB 715.12-1990，大气环境下恒定拉应力保持96小时）结果表明，螺栓在测试时间内未发生断裂破坏，卸载后螺栓表面及螺纹处未发现裂纹；新研制的超 综合性能满足使役要求。

超高强度紧固件可以在相同夹紧力下，通过减少自身尺寸来降低重量和增加安装空间，因此可以对被连接部件进行功能和体积优化，从而使装备达到整体减重和性能优化的目的。

那么，什么是 ？ 究竟强在哪？今天， 带你来了解一下。

1►什么是 ？

（High-Strength Friction Grip Bolt），英文直译为：高强度摩擦预紧螺栓，英文简称：HSFG。可见，我们中文施工中所说的 是高强度摩擦预紧螺栓的简称。在日常沟通中，仅仅是简略了“摩擦（Friction）”“预紧（Grip）”两个词，却造成了许多工程技术人员对 基本定义的理解，产生了误区。

误区一：材料等级超过8.8级的螺栓，就是“ ”？

和普通螺栓的核心区别并不在于使用材料的强度，而是受力的形式。本质是是否施加预紧力，并利用静摩擦力抗剪。

实际上在英标规范，美标规范中提到的 （HSFG BOLT）只有8.8级和10.9级两种（BS EN 14399 / ASTM-A325&ASTM-490），而普通螺栓却有包含有4.6，5.6，8.8，10.9，12.9等（BS 3692 11款表2）；由此可见，材料强度高低并不是区别 与普通螺栓的关键。

2► 强在哪？

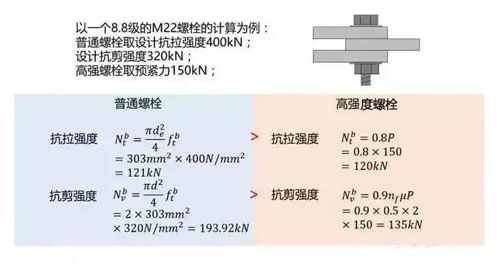

按照GB50017，计算单个普通螺栓（B类）8.8级和 8.8级抗拉及抗剪强度。

通过计算我们可以看到，相同等级的情况下，普通螺栓的抗拉强度和抗剪强度的设计值都要高于 。

那么 ，“强”在哪里？

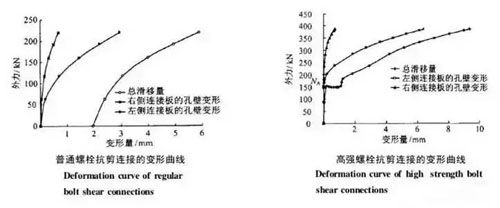

为回答这一个问题，必须从两种螺栓的设计工作状态入手，研究其弹塑性变形的规律，并理解到设计破坏时的极限状态。

设计破坏时的极限状态

普通螺栓：螺杆本身发生超过设计允许的塑性变形，螺杆被剪坏。

普通螺栓连接，开始承受剪力前连接板间就会发生相对滑移，继而螺栓杆和连接板接触，发生弹塑性形变，承受剪力。

：有效摩擦面间的静摩擦力被攻克，两块钢板发生相对位移，设计考量上即为破坏。

连接，摩擦力首先承受剪力，当荷载增大到摩擦力不足以抵抗剪力，静摩擦力被攻克，连接板发生相对滑移（极限状态）。但此时虽然破坏，但螺栓杆与连接板发生接触，依然可以利用其本身的弹塑性形变，承受剪力。

误区二：承载能力高就是 ？

由单个螺栓的计算可知， 抗拉和抗剪的设计强度均低于普通螺栓。其高强实质是：正常工作时，节点不允许发生任何相对滑移，即：弹塑性变形小，节点刚度大。

可见，在给定设计节点荷载的情况下，用 设计的节点并不一定能节省螺栓使用数量，但是其变形小，刚度大，安全储备高。适合用主梁，等要求节点刚度较大的位置，符合“强节点，弱杆件”的基本抗震设计原理。

之强，并非在于其本身的承载能力设计值，而是表现于其设计节点的刚度大，安全性能高，抗破坏的能力强。

3► 和普通螺栓的对比

普通螺栓和 由于其设计的受力原理不同，其在施工检验方法上有极大的区别。

同等级普通螺栓各项机械性能要求均比 略高，但 较普通螺栓多一项冲击功的验收要求。

：（M24，L60，8.8级）

普通螺栓：（M24，L60，8.8级）

可见普通螺栓大约为 价格的70%，结合其验收要求的对比，可以得出，其溢价部分就应该是为了保证材料的冲击功（韧性）性能。
