英制圆柱头螺丝-英制圆柱头螺丝 -

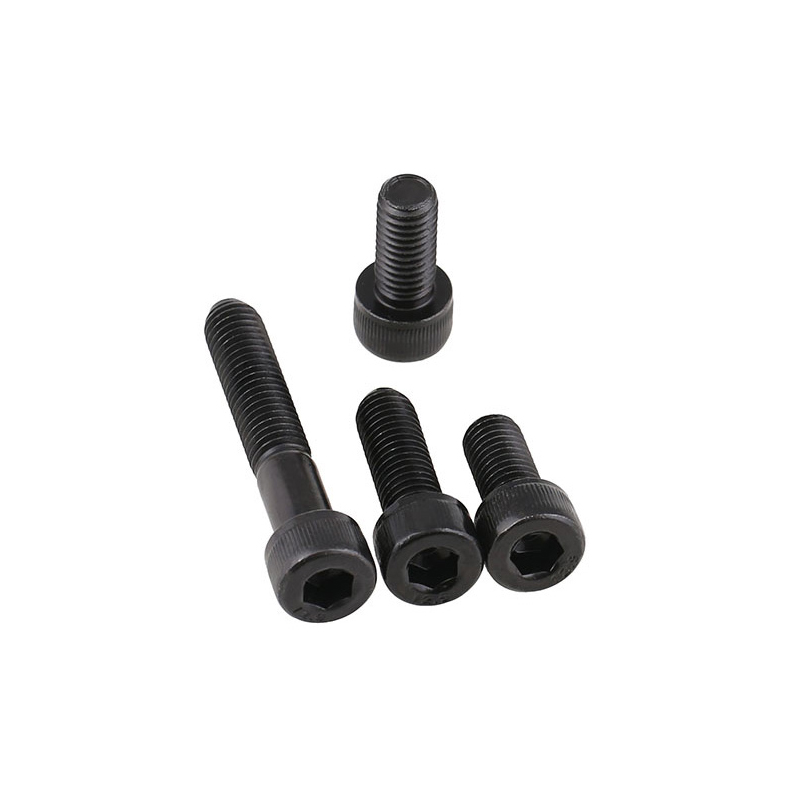

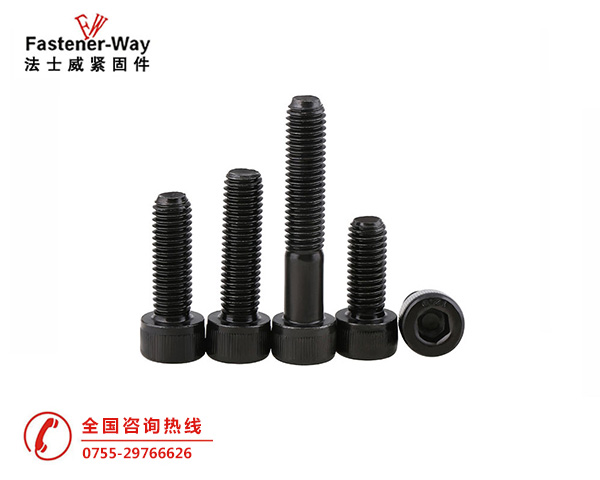

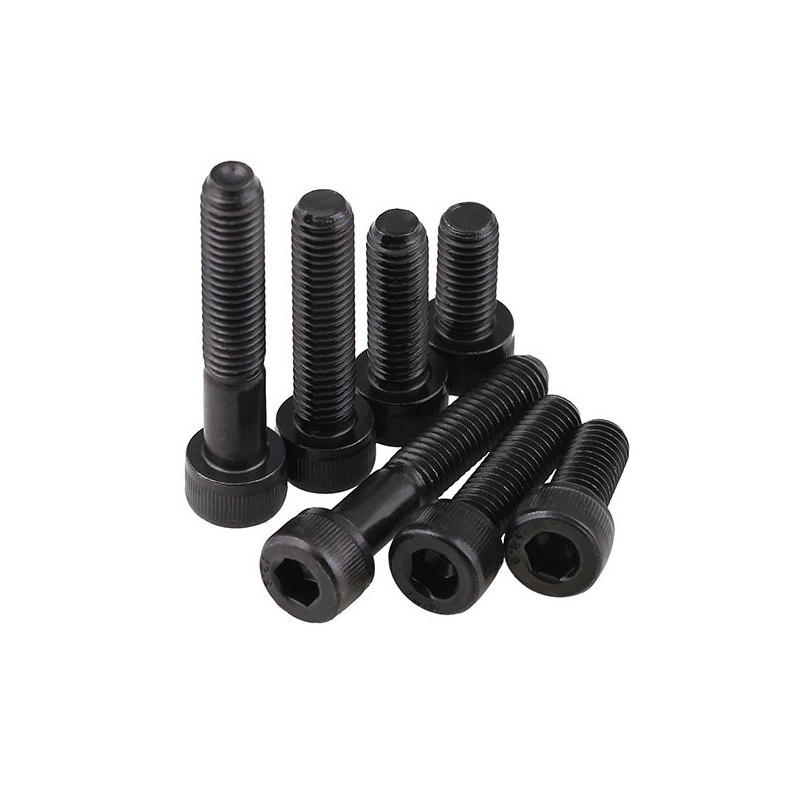

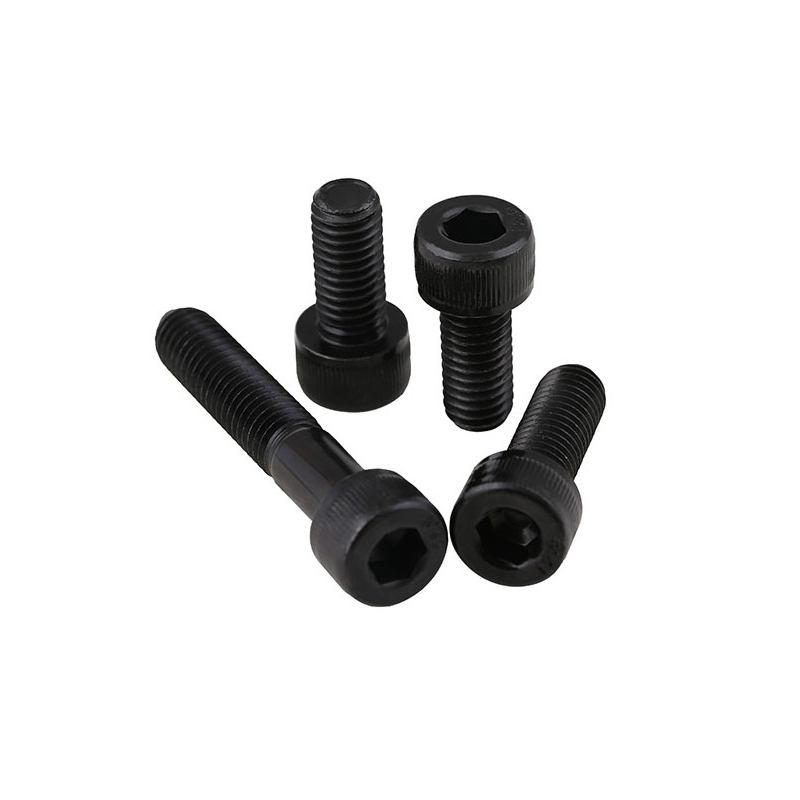

英制螺纹内六角杯头螺丝，杯头螺丝是以头部造型为圆形状的一种螺丝，外圆头部压花，杯头螺丝的头部拧紧处一般为内六角（亦称杯头内六角螺丝），方便使用时拧紧，头部可埋入工件，可使用于空间受限的场合。

英制杯头内六角螺丝又称为英制圆柱头内六角螺丝，有粗牙螺纹和细牙螺纹，BSW是指粗牙，BSF是指细牙，其中又以粗牙较为常用，55°的牙形角，它的基本标记由公称尺寸、牙数、螺纹系列代号、旋向代号（右旋不标出），如：1/8-40BSW，使用1/8W40亦可行，客户可按使用需求还可以选择公制、美制螺纹的内六角杯头螺丝。

英制螺纹内六角杯头螺丝规格有：

1/8-40BSW、5/32-32BSW、3/16-24BSW、1/4-20BSW、5/16-18BSW、3/8-16BSW、7/16-14BSW、1/2-12BSW、5/8-11BSW、3/4-10BSW、7/8-9BSW、1-8BSW等。

长度有：

1/4in、3/8in、1/2in、5/8in、3/4in、1in、1 1/4in、1 1/2in、1 3/4in、2in、2 1/4in、2 1/2in、2 3/4in、3in、3 1/4in、3 1/2in、4in、4 1/2in、5in、5 1/2in、6in、6 1/2in、7in、7 1/2in、8in、9in、10in、11in、12in等等。

英制标准粗牙螺纹可以不标出螺纹代号BSW，按惯例默认为粗牙产品，如1/2，有粗牙BSW每英寸12牙和细牙每英寸16牙，粗牙可只标1/2加螺丝长度，比如螺丝长度1 1/2英寸，标1/2*1 1/2即可，细牙一般不提供，BSF已很少使用，此外BSW、BSF也慢慢被美制（统一制）螺纹中的UNC、UNF替代，值得一提的是英制螺纹和美制螺纹中有些规格的外径、每英寸牙数一致，所以客户应该事先告知是何种螺纹，如知道有重叠的螺纹应该标出螺纹代号，以免增加不必要的麻烦。

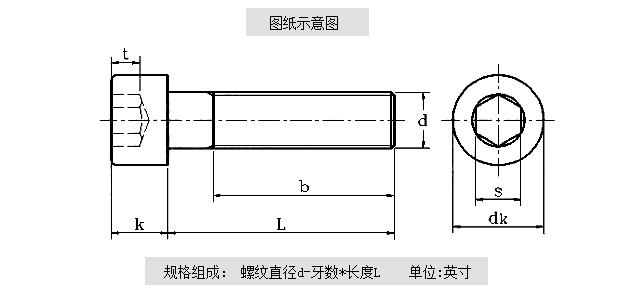

英制圆柱头螺丝

规格	牙数	b ≈	dk ≈	K ≈
3/16.	24	25	7.8	4.5
1/4.	20	38	9.5	6
5/16.	18	38	10.9	7.9
1/8.	40	25	5.5	3
5/32	32	25	6.2	3.8
7/16.	14	47	15.6	11
1/2.	12(13)	51	19	12.5
5/8.	11	56	22	15.5
3/8.	16	44	14	9.4
10#	32	-	7.7	5
8#	32	-	6.7	4.2
6#	32	-	5.5	3.5
4#	40	-	4.5	2.7
2#	56	-	3.6	2
0#	80	-	2.6	1.5
